便利店实时库存管理系统

本文档为毕业设计项目的综合技术文档，答辩已完成，现作公开技术参考资料发布，供有相似开发需求的朋友参阅。文档覆盖完整的系统架构、各模块实现、Keil 工程配置与踩坑记录。

📄 完整 PDF 版本：点击下载

一、项目概述

本项目是一套基于 STM32F407 + CanMV K230 的便利店库存管理系统，采用「边端协同」架构：

• STM32F407：系统主控，负责全部 UI 交互、业务逻辑与外设驱动，Keil MDK 构建，单次烧录，除 K230 外无需额外烧写任何外设固件
• CanMV K230：AI 协处理器，运行 MicroPython，负责 OCR 推理与销售数据统计分析，通过 UART 与 STM32 通信

系统通信拓扑

K230 V3P0 (MicroPython) — 双模式状态机
  模式1：摄像头 → OCR 识别 → UART2 发送 [F]/[R] 结果
  模式2：接收账单数据 → 统计分析 → UART2 发送 [S] 结果

      ↕ UART2 (TX=Pin5, RX=Pin6) 115200bps 纯文本行协议

STM32F407 (C，Keil 构建，单次烧写)
  USART3  ← K230（OCR 结果 / 销售分析结果）→ 入库界面 / 销售分析界面
  USART2  ↔ RFID YND-R200（UHF 915MHz）
  USART6  ↔ 条码扫描仪 ADL615H
  USB OTG_FS ← USB HID 键盘（任意型号，即插即用）
  480×800 电容触摸屏 + SD 卡（可拔插）+ W25Q128 Flash 字库

核心技术亮点

功能模块完成情况

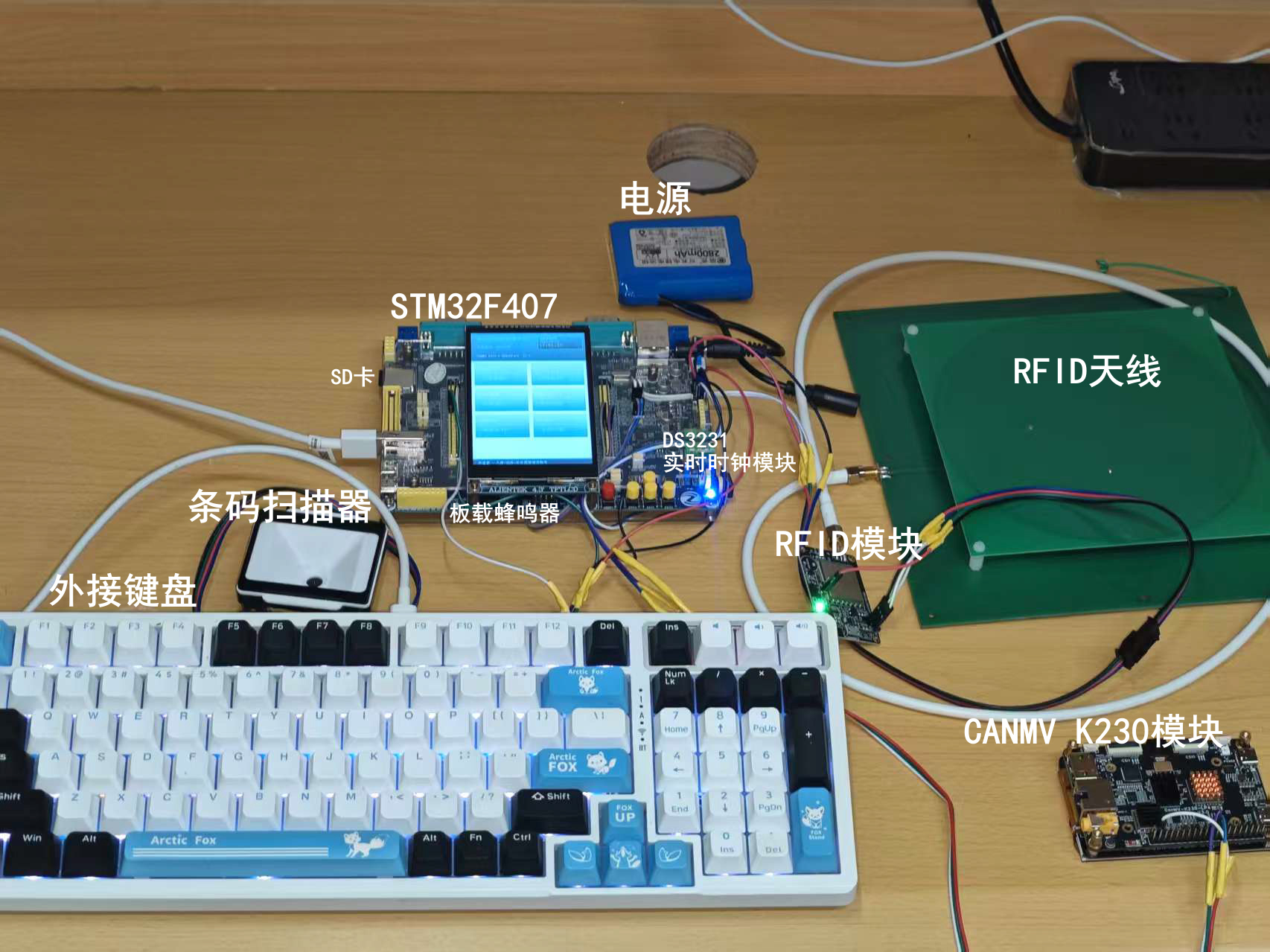

二、硬件配置

元件清单

RFID 方案说明：标签贴在货箱/货架上，而非为每件单品单独贴标。单品级方案成本极高，且 UHF 读写器在密集货架环境下群读容易超出处理上限。货架级方案大幅降低标签成本，定位逻辑也更清晰可控。

接口与接线详表

K230 ↔ STM32 接线

K230  Pin5 (UART2_TX)  →  STM32  PB11 (USART3_RX)
K230  Pin6 (UART2_RX)  ←  STM32  PB10 (USART3_TX)
K230  GND              ↔  STM32  GND

K230 所有 IO 均为 3.3V，STM32F407 IO 也是 3.3V，无需电平转换，直连即可。

三、工程结构

STM32 侧（Keil）

TOUCH/
├── USER/          main.c / stm32f4xx_it.c / system_stm32f4xx.c
├── HARDWARE/      led / lcd / key / touch / spi / w25qxx / sdio_sdcard
│                  myiic / 24cxx / ctiic / gt9147 / ott2001a / ft5206
│                  usb_kbd.c
├── SYSTEM/        delay.c / sys.c / usart.c
├── CORE/          startup_stm32f40_41xxx.s
├── FWLIB/         misc / gpio / fsmc / rcc / syscfg / usart / spi / sdio / dma
├── MALLOC/        malloc.c
├── FATFS/         exfuns.c / diskio.c / ff.c / mycc936.c
├── TEXT/          fontupd.c / text.c
├── SD/            sd_items.c
├── RFID/          rfid.c
├── BARCODE_UART/  barcode_uart.c
├── OCR_UART/      ocr_uart.c
├── IME/           ime_pinyin.c / zh_pinyin_decoder.c / zh_code_table.c
│                  zh_hash_boost.c / zh_word_bin.c / cJSON.c
├── ADMIN/         admin.c / log.c
├── DS3231/        ds3231.c
├── USB/           USB_OTG / USB_HOST / USB_APP
└── UI/
    ├── ui_main_menu.c
    ├── ui_rfid_locate.c
    ├── ui_inbound.c / ui_inbound_item.c / ui_inbound_rfid.c
    ├── ui_inbound_barcode.c / ui_inbound_delete.c
    ├── ui_checkout.c / ui_stock_overview.c
    ├── ui_settings.c / ui_set_time.c / ui_admin.c
    └── ui_sales.c

K230 侧（MicroPython）

/sdcard/
├── main.py              # 双模式状态机主程序
├── sales_analyze.py     # 销售分析引擎（HW预测 + 关联挖掘）
├── libs/
│   ├── PipeLine.py      # 摄像头+显示 Pipeline 封装
│   ├── AIBase.py        # AI 推理基类
│   └── AI2D.py          # 图像预处理加速
└── examples/utils/
    ├── ocr_det.kmodel   # DBNet 文字检测模型
    ├── ocr_rec.kmodel   # CRNN 文字识别模型
    └── dict_6625.txt    # OCR 识别字典

四、SD 卡文件布局与初始化

0:/
├── items.csv           ← 商品数据（GBK 编码，FAT32 格式）
├── zh_pinyin.bin       ← 单字字库（22KB，408 音节，7287 汉字）
├── zh_word_dict.bin    ← 词组二进制库（784KB，21003 词条）
├── zh_word_dict.json   ← 原始词典（备用）
├── BILLS/              ← 账单目录（需手动创建！）
│   └── BILL_YYYYMMDD_NNN.TXT
└── LOGS/               ← 操作日志（系统自动创建）
    └── log.csv

items.csv 格式（8 列，GBK 编码）

编号, 名称, 详情, 单价, EPC, 区域, 货架, 数量
A001,矿泉水,农夫山泉 550ml,2.5,E28069150000401B9661B941E21F,A,A-01,48
A002,纯净水,怡宝 550ml,1.5,,A,A-01,36

注意：EPC 列允许为空（连续逗号），空 EPC 商品无法 RFID 定位，正常显示。文件必须用 Windows 记事本另存为 ANSI（GBK）编码，UTF-8 会导致中文乱码。

首次初始化 SD 卡步骤

1. 将 SD 卡格式化为 FAT32（不能是 exFAT 或 NTFS）
2. 手动建好文件夹结构（系统不会自动创建目录）：BILLS/、IMG/、LOGS/
3. 将 items.csv、zh_pinyin.bin、zh_word_dict.bin 复制到 SD 卡根目录
4. 插入开发板，上电即可使用

五、Keil 工程配置

5.1 Define 宏

STM32F40_41xxx,USE_STDPERIPH_DRIVER,USE_USB_OTG_FS

5.2 C99 Mode

必须勾选。zh_pinyin_decoder.c 使用 C99 语法，ARMCC V5 默认 C89 会报 30+ 个错误。

路径：Keil → Options → C/C++ → 勾选 C99 Mode

5.3 SRAM 溢出与 UI 架构重构（重要工程事件 · 2026-03-08）

这是本项目经历的最重要的一次工程事件。当 ui_main_menu.c 的 switch 中所有 case 从 TODO 占位改为实际函数调用后，链接器将三个模块（ui_checkout、ui_stock_overview、ui_settings）的所有全局/静态变量一并拉入 RAM，触发链接时 SRAM 溢出：

Error: L6406E: No space in execution regions with .ANY selector

根本原因：C 语言全局变量和 static 变量在编译时就分配固定地址，程序一启动全部同时占用内存，不管对应界面是否被打开。

第一步：扩大 IRAM1

STM32F407 有 SRAM1（112KB）+ SRAM2（16KB）物理连续，但 Keil 默认只配了 112KB。

路径：Keil → Options for Target → Target 选项卡，将 IRAM1 Size 从 0x1C000 改为 0x20000（128KB）。

⚠️ 不要同时加 IRAM2（Start: 0x10000000 Size: 0x10000）。malloc.c 已用 __attribute__((at(0x1000F000))) 把 CCM 内存池硬编码在该地址，链接器同时往那里塞 system_stm32f4xx.o，两者撞地址，报 Error: L6375E。正确做法：清空 IRAM2，只保留 IRAM1 = 0x20000，CCM 由 malloc.c 自己管理。

第二步：UI 架构重构——动态内存模式

仅扩大 IRAM1 是治标。根本解法是将所有界面的静态数组收进 XxxCtx_t 结构体，进入界面时 mymalloc 一次分配，退出时 myfree 释放。同一时刻内存里只有当前运行界面的数据。

后续新增界面必须遵守此规范，禁止在文件顶部声明大型静态数组。

5.4 main.c 初始化顺序

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
delay_init(168);
uart_init(115200);
LED_Init();  LCD_Init();  KEY_Init();
W25QXX_Init();
my_mem_init(SRAMIN);  my_mem_init(SRAMCCM);
exfuns_init();
f_mount(fs[0], "0:", 1);   // SD 卡（含 IME 词库）
f_mount(fs[1], "1:", 1);   // Flash 字库
if(font_init() != 0) { LCD_Clear(WHITE); while(1); }
tp_dev.init();
SD_Items_Load();
RFID_Init();
USB_KBD_Init();
OCR_UART_Init(115200);   // K230 通信 USART3
Admin_Init();            // 账号初始化，从 Flash 1:/ADMIN/admin.csv 加载
DS3231_Init();           // RTC 初始化，OSF=1 时自动写入编译时间
Main_Menu_Loop();        // 不会返回

5.5 stm32f4xx_it.c 必须包含

// RFID 中断
extern void RFID_DataReceive(u8 data);
void USART2_IRQHandler(void) {
    if(USART_GetITStatus(USART2, USART_IT_RXNE) != RESET)
        RFID_DataReceive((u8)USART_ReceiveData(USART2));
}

// K230 OCR 通信中断
void USART3_IRQHandler(void) {
    OCR_UART_IRQHandler();
}

// OTG_FS_IRQHandler 在 usbh_usr.c 里定义，不要在此重复定义

六、各模块详解

6.1 SD 卡商品数据模块（SD/sd_items.c）

typedef struct {
    char id[8];       // 编号，如 A001
    char name[20];    // 名称（GBK）
    char detail[48];  // 详情描述
    char price[8];    // 单价字符串
    u8   epc[14];     // RFID EPC，全零表示未录入
    char zone[4];     // 区域
    char shelf[6];    // 货架号
    u8   qty;         // 库存数量
    u8   valid;       // 1=有效行
} SD_Item_t;

核心 API

u8   SD_Items_Load(void);    // 0=成功 1=内存不足 2=文件打开失败
void SD_Items_Free(void);
void SD_Items_SaveAll(void); // 将修改写回 CSV

两步法加载：第一遍扫描统计行数，精确分配内存（mymalloc），第二遍重新读取解析。不使用 strtok（会跳过空字段），改用自定义 Get_CSV_Field() 按位置逐字符数逗号。

6.2 RFID 驱动模块（RFID/rfid.c）

接线：RFID TXD → PA3（USART2_RX），RFID RXD → PA2（USART2_TX）

回应帧格式（YND-R200 读卡成功）

AA 00 22 00 [lenH] [lenL] [RSSI] [PC0] [PC1] [EPC×14B] [checksum] DD

核心 API

void RFID_Init(void);              // USART2 初始化
void RFID_StartContinuous(void);   // 发送连续读取指令
void RFID_StopContinuous(void);    // 停止读取
void RFID_DataReceive(u8 data);    // 在 USART2_IRQHandler 中调用
void RFID_DataCheck(void);         // 主循环轮询，解析帧并置位 rfid_new_flag
extern RFID_Tag_t rfid_tag;        // 最新标签（epc[14] + rssi）
extern u8         rfid_new_flag;   // 1=有新数据，处理后置 0

⚠️ 模块上电后至少等 500ms 再发指令，否则指令被忽略。

6.3 USB 键盘模块（HARDWARE/usb_kbd.c）

USB_Host 定义位置：usb_kbd.c 顶部定义 USBH_HOST USB_Host;（非 extern），usbh_usr.c 顶部改为 extern USBH_HOST USB_Host;。

每个使用键盘的界面 while(1) 必须首行调用：

while(1) {
    USB_KBD_Process();      // ★ 必须在最前面，推进 USB 状态机
    key = USB_KBD_GetChar();
    if(key) Process_Key(key);
    delay_ms(10);
}

6.4 拼音输入法引擎（核心难点 · HARDWARE/IME/）

⚠️ 本模块是全项目技术难度最高的部分。在无 OS、无标准堆的 MCU 上实现完整中文拼音输入，涉及引擎移植、文件 IO 替换、内存分配适配、词库格式重设计四项核心攻克，任一步骤失败都会导致系统卡死。

架构

ui_inbound_item.c
    ↓
ime_pinyin.c / ime_pinyin.h        ← 适配层（v3.2）
    ├── ime_refresh_single()        ← 单字搜索（zh_match_code_vague）
    └── ime_refresh_word()          ← 词组搜索（zh_word_bin_search）
         ↓                               ↓
zh_pinyin_decoder.c           zh_word_bin.c
   zh_pinyin.bin（SD）            zh_word_dict.bin（SD）
         ↓
ime_pinyin.c 内置 utf8_to_gbk()   → Show_Str() 直接使用 GBK

词组二进制库性能对比

新方案将词条按 key 升序排列并构建紧凑的定长索引（每条 28 字节），利用二分查找定位目标词条，最坏情况仅需约 15 次磁盘寻址（每次读 28 字节），IO 总量从「扫描最多 6MB」压缩至约 420 字节，且全程零动态内存分配。

对外 API

void    IME_Reset(IME_t *ime);
uint8_t IME_InputLetter(IME_t *ime, char ch);
uint8_t IME_Backspace(IME_t *ime);
uint8_t IME_PageNext(IME_t *ime);
uint8_t IME_PagePrev(IME_t *ime);
const char *IME_GetCand(const IME_t *ime, uint8_t slot);
uint8_t IME_Select(IME_t *ime, uint8_t slot, char *out);
uint8_t IME_Tick(IME_t *ime);  // UI 循环每帧调用，0.5s 无输入触发词组搜索

⚠️ ui_inbound_item.c 中有一处 ime.cands[i] 为旧字段，须改为 IME_GetCand(&ime, i)，修完即可 0 error。

按键方案

6.5 条码扫描模块（BARCODE/barcode_uart.c）

硬件：ADL615H，USART6（PC6=RX，PC7=TX），9600bps 8N1

工作模式

void Barcode_Trigger(void);          // 触发一次扫描
void Barcode_Standby(void);          // 清缓冲
void Barcode_EnterCheckout(void);    // 切 0xE9 并立即触发（收银台专用）
void Barcode_ExitCheckout(void);     // 恢复 0xD5（退出收银台时调用）
u8   Barcode_GetCode(char *out);     // 非阻塞，有码返回 1
void Barcode_Clear(void);            // 清接收缓冲

6.6 K230 OCR 通信模块（OCR_UART/ocr_uart.c）

通信帧协议

核心 API

void  OCR_UART_Init(u32 baud);       // USART3 初始化
void  OCR_UART_IRQHandler(void);     // 在 USART3_IRQHandler 中调用
void  OCR_SendCmd(const char *cmd);  // 发送指令
u8    OCR_GetResult(char *buf);      // 1=有新行，填入 buf（UART_LINE_MAX=512）

OCR 编码问题的最终解法

K230 MicroPython 固件不支持 .encode("gbk")，Show_Str() 只认 GBK。三种方案的踩坑路径：

1. 让 K230 直接发 GBK → 固件不支持，encode 异常后 except 分支再次崩溃，实际发出 UTF-8 或空帧
2. 在中断上下文里做转换 → ff_convert() 在 ISR 里不稳定，FATFS 函数不应在中断里执行
3. 最终方案 ✅：K230 始终发 UTF-8，STM32 在主循环 OCR_GetResult() 中调用 ff_convert(uni, 1) 完成 Unicode→GBK 转换

⚠️ ff_convert() 方向参数：dir=1 是 Unicode→GBK，dir=0 是 GBK→Unicode（反向），ime_pinyin.c 里也有此错误，需一并修正。

6.7 DS3231 RTC 模块（HARDWARE/DS3231/ds3231.c）

DS3231 是高精度 I2C 实时时钟，内置温度补偿晶振（TCXO），精度 ±2ppm（约±1分钟/年）。I2C 地址固定 0x68，寄存器 0x00～0x12 存秒/分/时（均 BCD 码）。

软件 I2C 配置

SCL = PC0    SDA = PC1   （避开 SPI2 占用的 PB12/PB13）
SCL：推挽输出（GPIO_OType_PP）
SDA：开漏输出 + 内部上拉（GPIO_OType_OD + GPIO_PuPd_UP）
SDA 读值：直接读 IDR 寄存器（无需切换方向）
IIC_Delay = delay_us(5)  → 时钟频率约 50kHz

⚠️ 关键坑：SDA 必须用开漏模式。DS3231 通过拉低 SDA 发 ACK；推挽模式下 STM32 强驱高电平，DS3231 无法拉低，ACK 永远收不到，读取返回全 0xFF。

核心 API

void DS3231_Init(void);                    // 初始化，OSF=1 时写入编译时间
u8   DS3231_GetTime(DS3231_Time_t *t);     // 读取时间，0=成功
u8   DS3231_SetTime(DS3231_Time_t *t);     // 写入时间（BCD 自动转换）

typedef struct {
    u8 sec, min, hour, week, day, month;   // 均为十进制（驱动内部转 BCD）
    u16 year;                              // 完整年份，如 2026
} DS3231_Time_t;

初始化行为：启动时读 OSF 标志（寄存器 0x0F bit7），OSF=1 表示掉电过，自动将编译时间（__DATE__ __TIME__ 宏）写入 DS3231；OSF=0 则保留芯片现有时间，不覆盖。

七、各界面实现

7.1 仓库定位界面（UI/ui_rfid_locate.c）

RSSI 信号强度映射

实测有效区间 0xB8（184，约3m外）到 0xDE（222，约30cm贴近），线性映射到 30%~100%：

pct = (rssi - 184) × 70 / 38 + 30

5格信号柱状图（格高递增 8/14/20/26/32 px）

蜂鸣器节拍表（非阻塞状态机，双变量 beep_phase + beep_counter，每 10ms tick）

7.2 入库管理界面（UI/ui_inbound_item.c）

三种录入方式可在同一录入流程中混用，例如用 OCR 填入名称和详情，再手动填入单价和数量。

OCR 词条面板（v3.5）：K230 识别结果到达后显示词条面板，词条以 | 分隔，UTF-8→GBK 转换后显示。PRICE / QTY 字段禁止填入 OCR 内容，需手动输入。有未用词条时退出弹出确认框。

7.3 收银台/出库界面（UI/ui_checkout.c）

使用 Barcode_EnterCheckout() 切换到 0xE9 照明常亮模式，retrig_timer 每 7 秒自动补发一次 Trigger，防止引擎超时停止。

结账执行顺序（顺序不可乱）

1. 扣减 sd_items[ci].qty
2. SD_Items_SaveAll() 写 CSV
3. Save_Bill_TXT() 写账单 TXT（0:/BILLS/BILLxxxx.TXT）
4. 显示完成界面

账单格式示例：

==============================
  便利店出库账单  BILL_073
  时间：2026-03-28 21:14:00
  操作人：admin
==============================
01  方便面          x05    3.50    17.50
02  可乐            x05    3.50    17.50
03  纯净水          x04    1.50     6.00
------------------------------
合计：41.00 元   共 3 种商品
==============================

⚠️ SD 卡需手动建好各类文件夹，代码不会自动创建目录。账单编号最多 9999 个，超过后静默放弃。

7.4 系统设置界面（UI/ui_settings.c）

布局（480×800 竖屏）

[  0 ~  60]  标题栏
[ 68 ~ 718]  内容区（650px，独立分页，不滑动）
[720 ~ 756]  翻页导航栏（< 上一页 | 页码 | 下一页 >）
[762 ~ 800]  状态栏

内容分区（共 7 节）

行类型

7.5 销售分析界面（UI/ui_sales.c）

STM32 负责遍历 0:/BILLS/ 账单文件、聚合数据后通过 UART 发往 K230；K230 运行 sales_analyze.py 完成统计运算，结果逐行发回；STM32 解析后渲染三屏 UI。

STM32 → K230 通信协议

SALES              → K230 进入销售分析模式，回应 SALES_READY
SALES:N            → 发送天数 N
D:id,d0,d1,…      → 每商品日销量序列
STOCK:id,qty,price_x100  → 库存与单价（整数×100 避免浮点格式化问题）
BILL:id1+id2       → 每张账单一行，按日期从旧到新
DONE               → 触发 K230 开始分析

K230 → STM32 回传协议

[S]RANK:id,qty,amt|…        销售排名（TOP 7）
[S]SUMMARY:tqty,amt,bills   汇总统计
[S]PRED1:id,v1,v2,…,v7     未来7天预测（每商品一行，最多5条）
[S]RESTOCK1:id,rate,days    补货建议（每商品一行）
[S]PAIR:idA+idB,cnt,pct|…  关联购买对
[S]END                       分析完成标志

UI 三屏展示

• Tab 1 排名柱状图：TOP 7 商品，Y 轴自适应缩放（底部取最小值 70%，差异放大）；AUX 区显示 3 条折线预测趋势（D1～D7 标签）
• Tab 2 补货建议：每页 4 条，R/O/G 三级紧急度色条；AUX 区三色统计块 + 智能话术（断货预警、日均销售额）
• Tab 3 关联分析：每页 3 条同购对；AUX 区 3 条智能进货建议（最佳搭档 + 断货预警 + 销量冠军）

时间筛选内存过滤：切换 7天 / 30天 / 全部时不重读 SD 卡。collect_bill_data 首次加载时记录 s_bill_off_7、s_bill_off_30 两个 u16 偏移量，refilter_from_memory() 直接对内存中的 daily[] 数组重新求和，瞬间完成切换。

八、K230 开发技术说明

板型：CanMV K230 V3P0（NPU 6TOPS，512MB LPDDR4）

⚠️ V3P0 摄像头接口：V3P0 出厂摄像头物理接在 CSI2，必须指定 id=2。不指定则黑屏/报错，看起来像摄像头坏了，实际只是接口号写错。

# ✅ 正确（V3P0 必须这样写）
pl.create(sensor=Sensor(id=2), vflip=True)

# ❌ 错误（官方默认 CSI0，V3P0 无效）
pl.create(sensor=Sensor())

K230 可用 UART

8.1 双模式状态机（main.py）

STATE_IDLE  = 0   # 待机，轮询 uart_readline()
STATE_OCR   = 1   # OCR 识别模式，Pipeline 运行中
STATE_SALES = 2   # 销售分析模式，接收数据并分析

while True:
    cmd = uart_readline()
    if state == STATE_IDLE:
        if cmd == "OCR":
            ocr_init(); state = STATE_OCR
            uart_send("OCR_READY"); ocr_loop()
        if cmd == "SALES":
            sales_clear(); state = STATE_SALES
            uart_send("SALES_READY"); sales_receive_loop()
    gc.collect(); utime.sleep_ms(50)

OCR 和销售分析完成后均自动回到 STATE_IDLE，不会相互干扰。摄像头资源（Pipeline）只在 OCR 模式内初始化，退出时 destroy，销售分析模式全程不占用摄像头。

8.2 OCR 两阶段推理（DBNet + CRNN）

OCRDetectionApp   DBNet int16 量化  640×640 输入
  → aicube.ocr_post_process()  → 文字区域 boxes

OCRRecognitionApp CRNN  int16 量化  512×32  输入
  → CTC 解码 → 文字字符串

OCRDetRec.run()   两阶段串联，逐 box 裁剪+识别

20帧投票去噪：最多同时追踪 MAX_SLOTS=4 个文字区域，每个 slot 收集 VOTE_FRAMES=20 帧结果，按相似度聚类（前缀匹配 SIM_PREFIX=4 字符 + 完整相等）后取最高票文本，置信度 ≥35% 才输出。

Pipeline 配置（OCR 模式）

sensor_obj = Sensor(id=2)
sensor_obj.reset()
sensor_obj.set_hmirror(True)
pl = PipeLine(rgb888p_size=[640, 360], display_mode="lcd")  # 必须小写
pl.create(sensor=sensor_obj, vflip=True)

try:
    while state == STATE_OCR:
        img = pl.get_frame()        # ★ 必须持续消费帧，否则卡死
        det_res, rec_res = ocr_engine.run(img)
        pl.show_image()
        gc.collect()
finally:
    pl.destroy()                    # 退出时释放，下次 OCR 再重建

8.3 K230 UART 接口配置

from machine import UART, FPIOA
fpioa = FPIOA()
fpioa.set_function(5, FPIOA.UART2_TXD)   # Pin5=TX → STM32 PB11(USART3_RX)
fpioa.set_function(6, FPIOA.UART2_RXD)   # Pin6=RX ← STM32 PB10(USART3_TX)
uart = UART(UART.UART2, 115200)           # 不传 parity 参数（None 会崩溃重启）

n     = uart.any()
chunk = uart.read(n)                      # bytes 类型，需 decode
uart.write(("SALES_READY\n").encode("utf-8"))  # 必须带 \n，必须 encode

⚠️ parity=None 会导致 K230 崩溃重启，不要传这个参数。

8.4 STM32 ↔ K230 握手流程

── OCR 模式握手 ─────────────────────────────────
STM32 发送：OCR\n
K230  回应：OCR_READY\n
超时：3000ms，超时视为 K230 离线

── 销售分析模式握手 ──────────────────────────────
STM32 发送：SALES\n
K230  回应：SALES_READY\n
超时：3000ms，超时走离线分析

── 等待分析结果 ──────────────────────────────────
等待 [S]END：120000ms（120s）

8.5 销售分析四模块（sales_analyze.py）

[S]PRED 和 [S]RESTOCK 单行必须控制在 50B 以内，避免 STM32 ring buffer 溢出——每条商品单独一行，每行发送后 sleep_ms(50) 防止 STM32 来不及处理。

九、踩坑全记录

IME 引擎移植

K230 联调

OCR 中文编码与转换

DS3231 RTC 调试

销售分析模块

通用问题

十、开发规范

当前状态总览（整理日期：2026-04-08）
